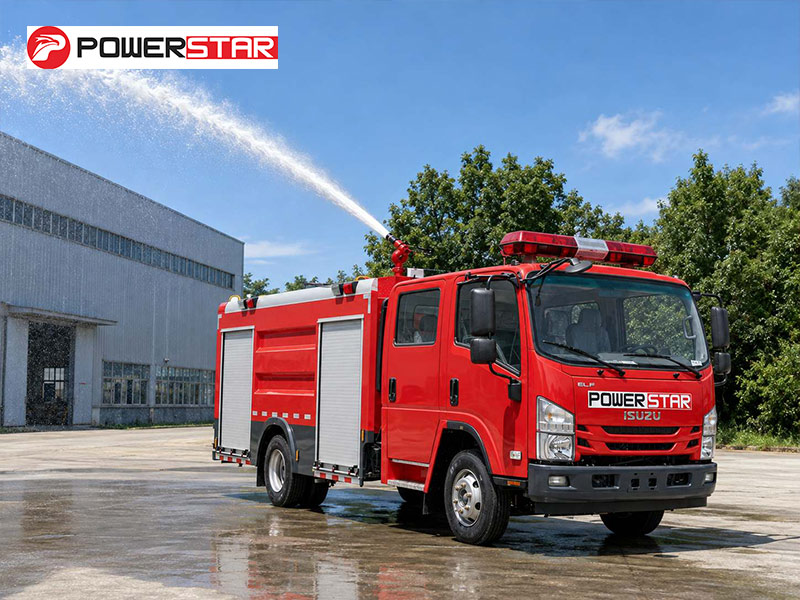

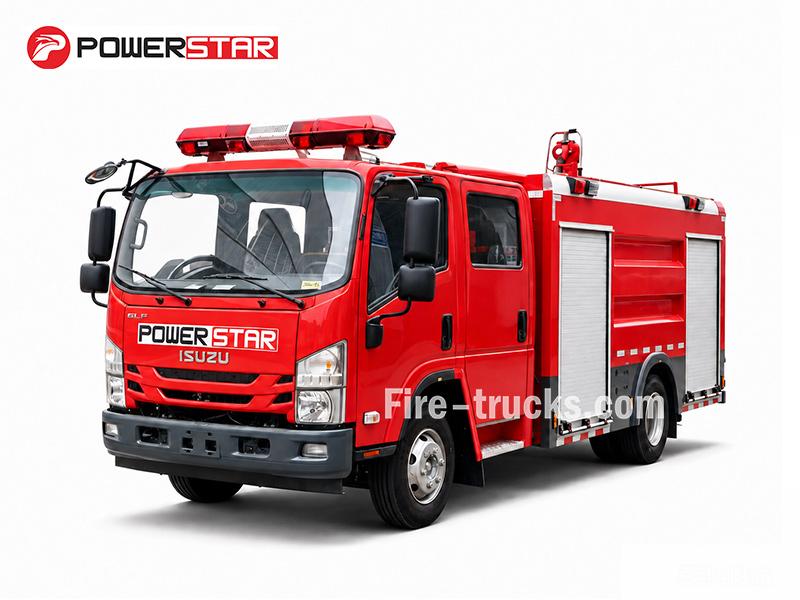

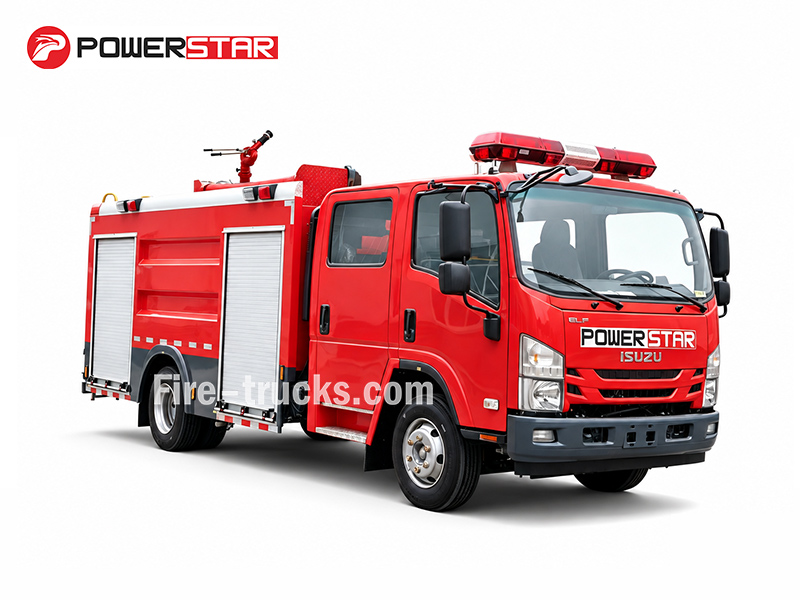

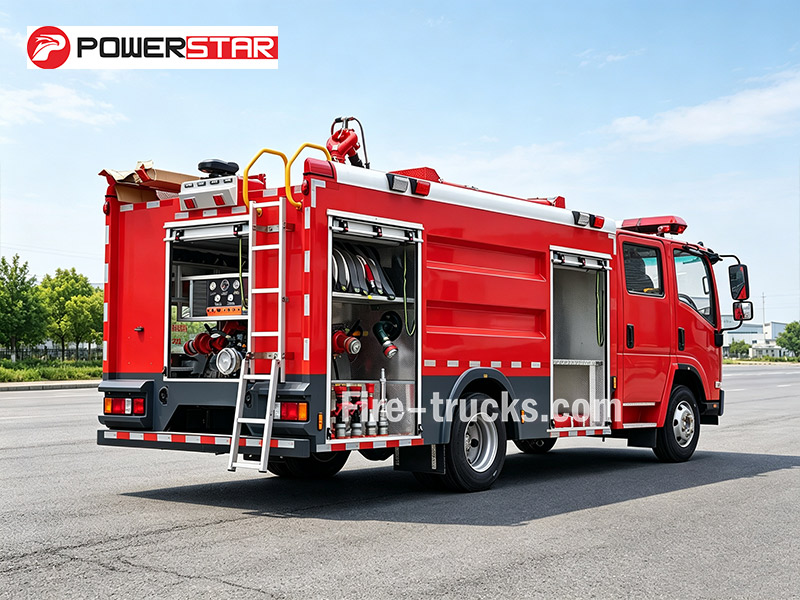

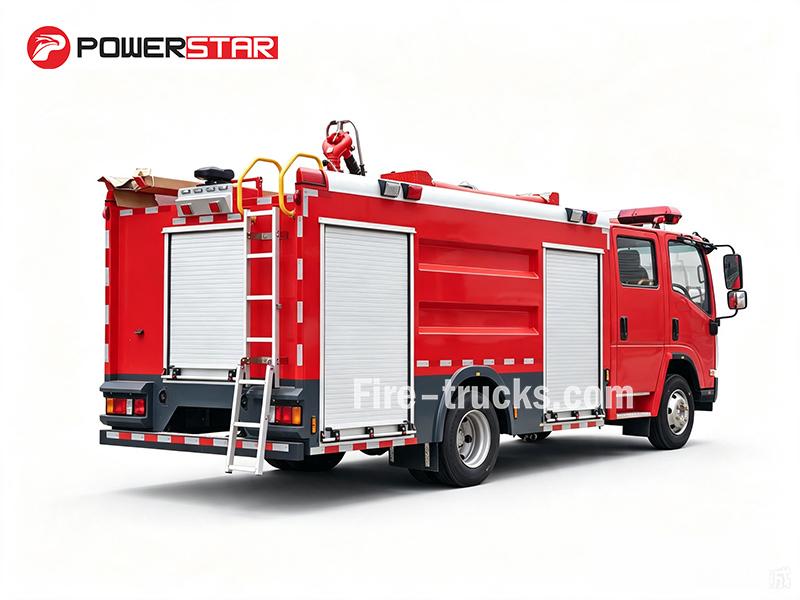

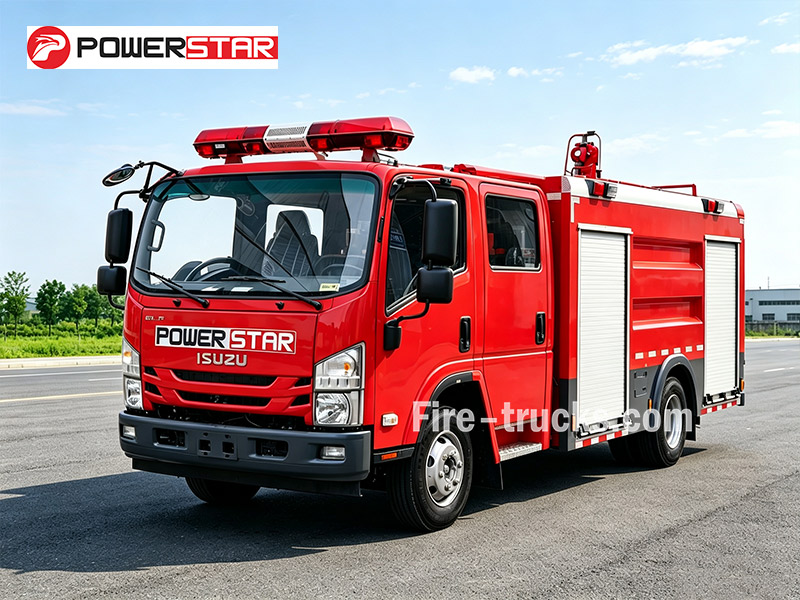

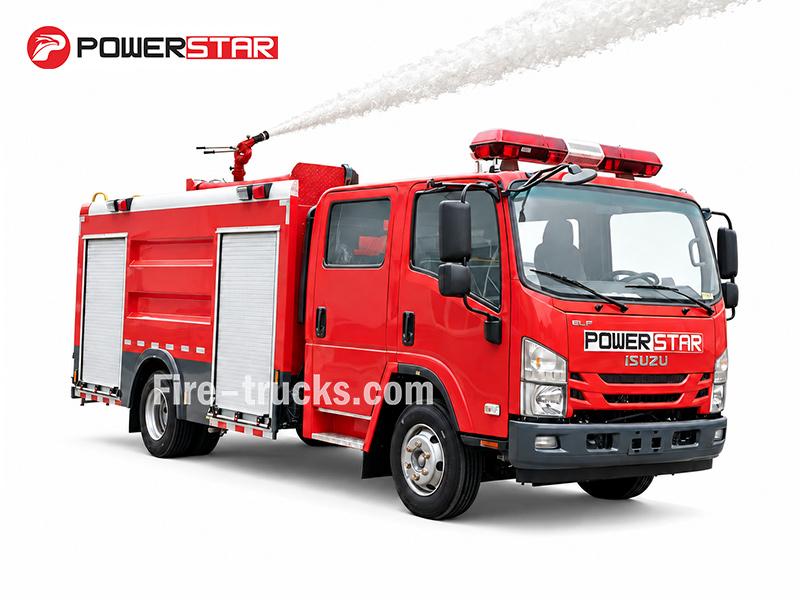

Trak bomba api bandar kompak ISUZU 4×2 digerakkan oleh enjin diesel 4HK1-TCG61 berkuasa 189 HP, dengan casis 4×2 yang tangkas direka untuk jalan bandar dan lorong sempit. Ia mempunyai jumlah kapasiti 5,000L—4,000L air dan 1,000L buih. Pam CB10/40-XZ mengalirkan 40 L/s pada 1.0 MPa, manakala monitor bumbung PL8/32 mencapai jarak 60m dengan air dan 48m dengan buih, sesuai untuk tindak balas pantas di kawasan binaan padat. Peralatan standard termasuk hos, saluran sedutan, gandingan, pistol buih, dan set alat asas.
Casis trak:
ISUZU 4×2Kapasiti kerja:
4000L water + 1000L foam (5000L total)Kuasa Enjin:
189 HP (139 kW) / 4HK1-TCG61Pam Bomba:
CB10/40-XZAliran Pam:
40 L/sTekanan Kerja:
1.0 MPaMonitor Bomba:
PL8/32Pantau Aliran:
32 L/sJulat Monitor:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowTrak bomba bandar ISUZU 4×2 ini dibina berasaskan enjin diesel 4HK1-TCG61 berkuasa 189 HP dan casis kompak 4×2 yang mudah bergerak melalui jalan bandar yang sempit serta lorong kecil dengan lancar. Kenderaan penyelamat bomba bandar kompak ISUZU ini membawa jumlah kapasiti 5,000L—4,000L air dan 1,000L buih. Pam CB10/40-XZ mengalirkan 40 L/s pada 1.0 MPa, dan monitor PL8/32 di atas bumbung memancarkan air sehingga 60m serta buih sehingga 48m. Ini Itrak bomba tindak balas pantas bandar ISUZU 4x2 dilengkapi dengan peralatan standard: hos, saluran sedutan, penyambung, pistol buih dan kit alat. Dimensi kompak serta pengendalian lincah menjadikannya pilihan kukuh untuk tindak balas kebakaran bandar, liputan bangunan bertingkat tinggi dan intervensi industri pantas apabila trak lebih besar tidak dapat masuk.

|
Kapasiti Kerja |
Model Enjin |
Jarak Roda |
Struktur Atas |
|
4000L air + 1000L buih |
189 HP / 4HK1-TCG61 |
3815 mm |
★ Tangki keluli karbon, kapasiti 5000L ★★ Pam bomba CB10/40-XZ, kadar aliran 40 L/s pada 1.0 MPa ★Monitor bumbung PL8/32, kadar aliran 32 L/s; air ≥60 m, buih ≥48 m ★ Pengadun buih PH64, nisbah campuran 3%-6%, aliran maksimum 64 L/s |
»Ⅰ.Ciri Utama :
❶ Enjin diesel 189 HP 4HK1-TCG61 menyediakan kuasa mencukupi untuk tindak balas bandar, dengan operasi pam yang stabil dikekalkan sepanjang penggunaan di kawasan kebakaran.
❷ Trak bomba bandar ISUZU 4×2 dilengkapi tangki air 4000L dan tangki buih 1000L, dipadankan dengan pam CB10/40-XZ berkadar 40 L/s dan 1.0 MPa untuk serangan awal kebakaran yang pantas.

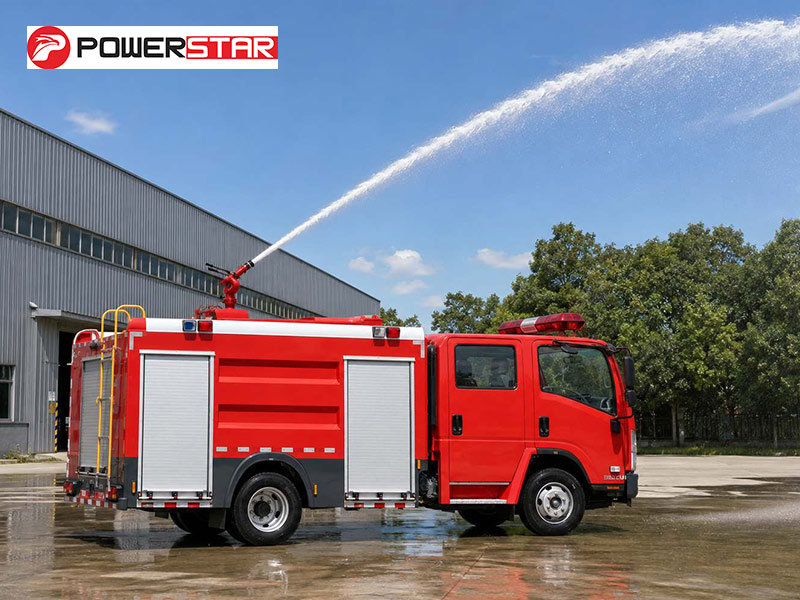

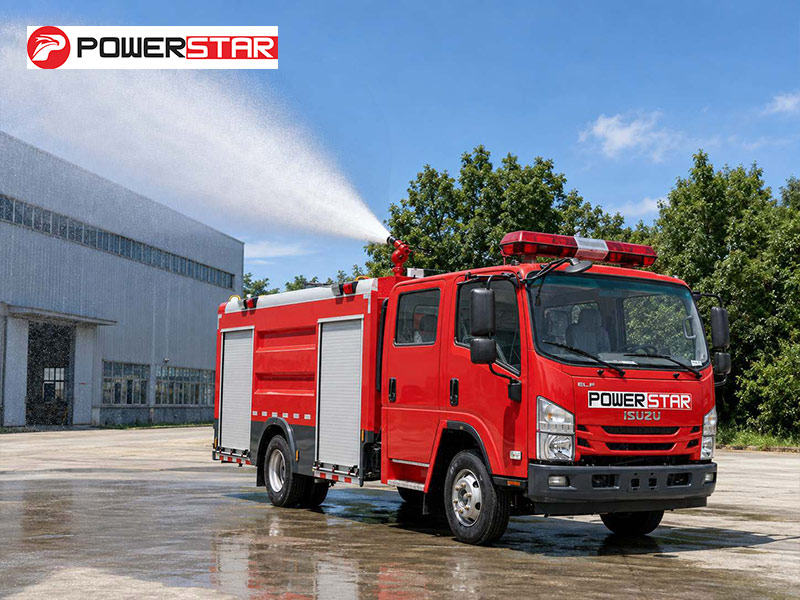

❸ Monitor PL8/32 memberikan jarak semburan air 60m dan jarak semburan buih 48m, membolehkan kru menangani kebakaran dari jarak selamat sementara casis 4×2 mengekalkan kestabilan di jalan bandar berturap.
❹ Dengan jarak roda 3815 mm dan tayar 235/75R17.5, jentera bomba 4×2 kompak ini bergerak melalui jalan bandar sempit, selekoh ketat dan kawasan bandar terhad yang tidak boleh dimasuki trak bomba konvensional.
❺ Peralatan standard termasuk hos, saluran sedutan, penyambung, pistol buih dan kit alat, sedia untuk penggunaan segera. Dimensi kompak serta casis 4×2 yang lincah menjadikannya penyelesaian praktikal untuk jabatan bomba perbandaran, liputan bangunan bertingkat tinggi dan tapak industri dengan akses terhad.
»Ⅱ.Parameter Produk :
| Trak Bomba Tindak Balas Pantas Bandar Kompak ISUZU 4x2 | |||
| Umum | Kapasiti kerja | 4000L air + 1000L buih | |
| Casis trak | ISUZU 4x2 | ||
| Kuasa Enjin | 189 HP/ 4HK1-TCG61 | ||
| Pam kebakaran | CB10/40-XZ | ||
| Monitor kebakaran | PL8/32 | ||
| Perkadaran Buih | PH64 | ||
| Kelajuan Maksimum | 95 km/j | ||

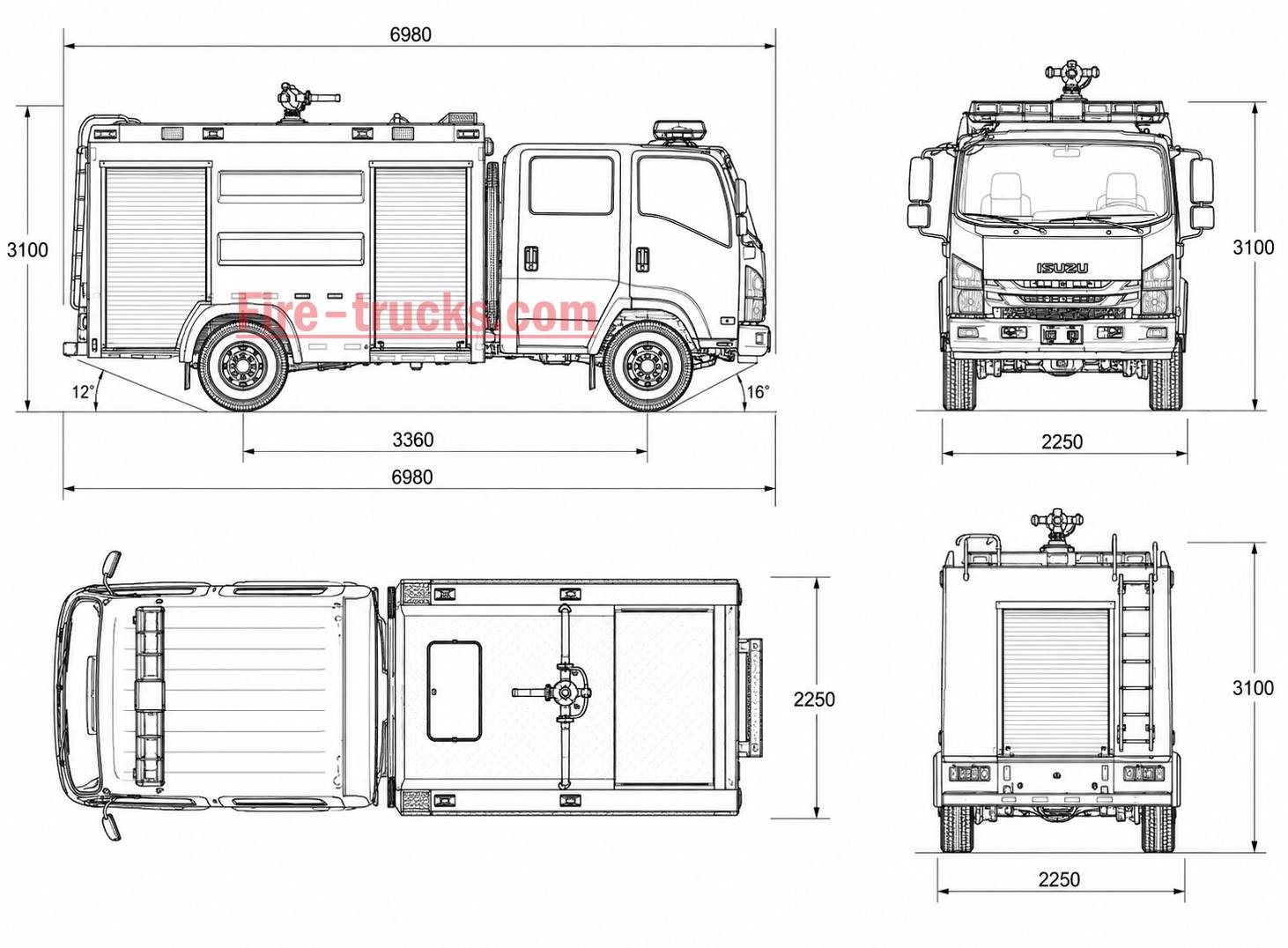

| Dimensi Keseluruhan P*L*T | 6980*2250*3100 mm | ||
| Berat Kasar Kenderaan | 10550 kg | ||
| Berat Tanpa Muatan | 5850 kg | ||
| Enjin | Model Enjin | 4HK1-TCG61 | |
| Jenis Bahan Api | Diesel | ||
| Kuasa | 189 HP(139KW) | ||
| Piawaian Pelepasan | Euro 6 | ||
| Sesaran | 5193 ml | ||
| Jenis Enjin | Enjin diesel 4 silinder sebaris, penyejukan air, pengecas turbo, penyejukan antara | ||
| Casis | Jenis Pacuan | 4x2 | |
| Jarak Roda | 3815 mm | ||
| Tayar | 235/75R17.5 16PR | ||
| No. Tayar | 6 tayar dan 1 tayar simpanan | ||
| Kabin | Kabin berganda, dengan penghawa dingin, tingkap elektronik, USB | ||
| Pam Bomba | Model | CB10/40 | |
| Kadar aliran | 40L/s | ||
| Tekanan | 1MPa | ||
| Tekanan kerja maksimum | 1.251MPa | ||
| Tekanan masuk maksimum yang dibenarkan | 0.4MPa | ||
| Ketinggian sedutan maksimum | 7m | ||
| Kelajuan berkadar | 3135±50r/min | ||
| Nisbah kelajuan | 1:1.4 | ||
| Masa pengalihan air | ≤50s | ||
| Pemantau Bomba | Model | PL8/32 | |
| Kadar aliran | 32L/s | ||
| Tekanan kerja berkadar | 0.8MPa | ||
| Tekanan kerja maksimum | 1MPa | ||
| Jarak | Air | ≥60m | |
| Buih | ≥48m | ||
| Putaran pic | - 15~+70° | ||
| Putaran mendatar | 0~360° | ||
| Konfigurasi standard | Semua aksesori standard: Hos bomba, penapis, gandingan, sepana, pistol air/buih, kit alat asas, manual Bahasa Inggeris…… | ||


1. Casis & Rangkaian Kuasa
♦ Casis: Rangka trak ISUZU 4×2, jarak roda 3815 mm, direka untuk pergerakan di jalan bandar dan kestabilan di jalan berturap
♦ Enjin: Diesel turbo 4HK1-TCG61, 189 HP (139 kW), kuasa yang boleh dipercayai untuk tindak balas bandar dan operasi pam berterusan
♦Transmisi: Transmisi manual, operasi mudah untuk pemanduan bandar dan penghantaran kecemasan

2. Sistem Pemadaman Kebakaran
♦ Tangki: 4000L air + 1000L buih (jumlah 5000L), keluli karbon, dilengkapi penyekat untuk pengendalian stabil di jalan bandar
♦ Pam: CB10/40-XZ, 40 L/s pada 1.0 MPa, digerakkan PTO, sedutan angkat 7m, masa penyediaan ≤50s
♦ Pemantau: JBQ 5.5/10, 10 L/s pada 0.55 MPa, digerakkan PTO, sedutan angkat 7m, penyediaan pantas untuk penggunaan segera

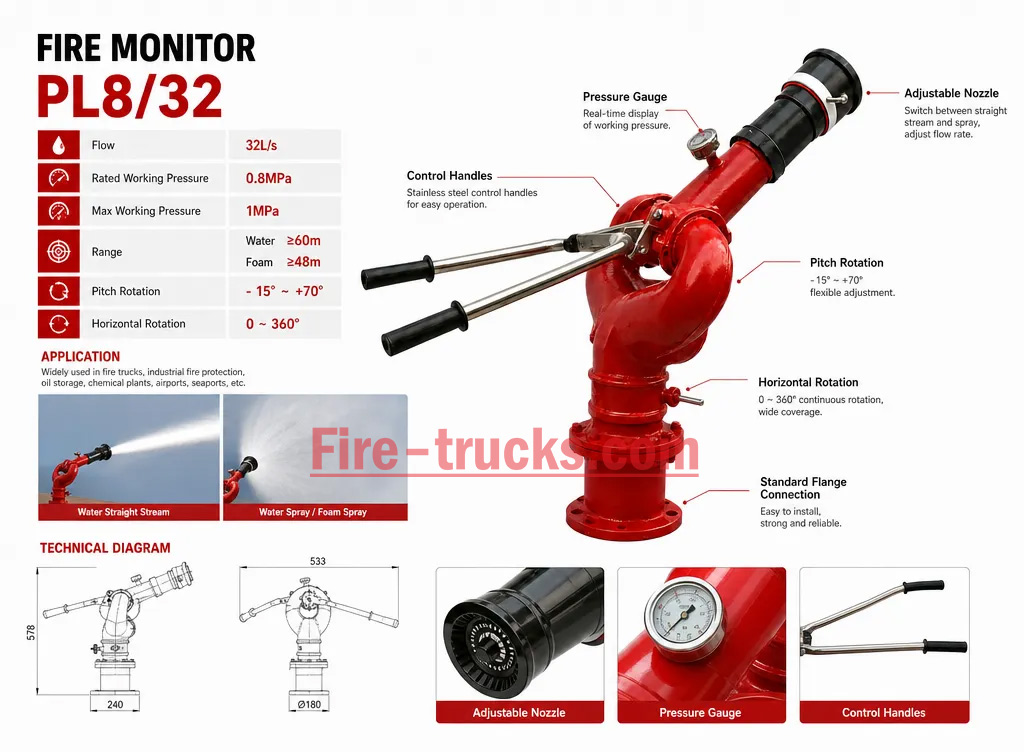

♦ Pemantau Kebakaran:: PL8/32, kadar aliran 32 L/s, air ≥60m, buih ≥48m, putaran mendatar 360°, pic -15° hingga +70°

»Ⅳ .Prinsip Kerja Trak Bomba Buih :
• Pengambilan Sedutan
Dilengkapi dengan port sedutan DN50 untuk mengambil air daripada sumber terbuka seperti kolam, sungai, atau pili bomba apabila bekalan air perbandaran tidak tersedia.
• Sambungan Pengisian
Saluran masuk air luaran membolehkan sambungan kepada pili bomba standard atau pam tambahan untuk pengisian semula tangki dengan cepat dalam persekitaran bandar.
• Port Pelepasan
Saluran keluar DN65 pada kedua-dua sisi kenderaan menyokong pelbagai sambungan hos, menyesuaikan diri dengan pelbagai keperluan tekanan dan aliran untuk pemadaman kebakaran yang cekap.
• Litar Buih
Sistem pengadunan berkadar buih gelung tertutup bebas menguruskan sedutan pekat, pencampuran, dan pelepasan secara automatik. Bertukar antara mod air dan buih sambil mengekalkan nisbah campuran yang konsisten untuk kebakaran Kelas B.
» Ⅴ.Sistem Pam Bomba :

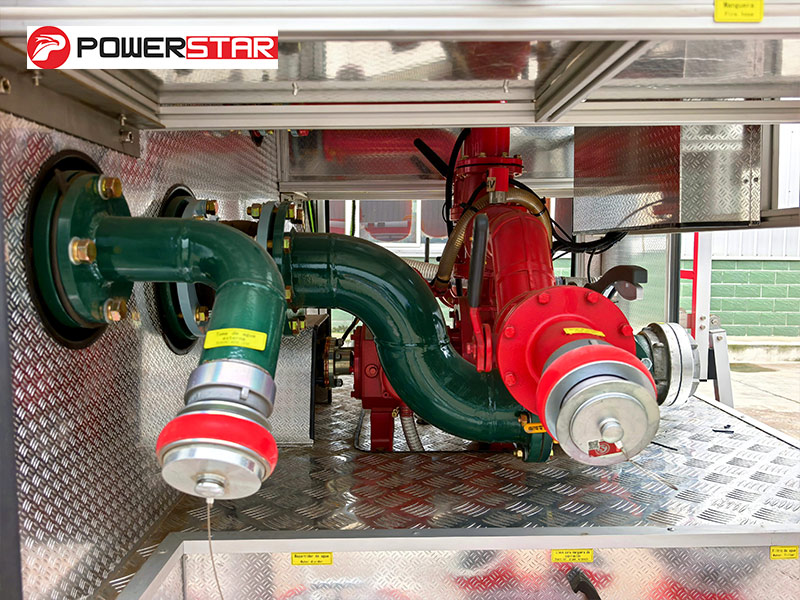

Pam Bomba:

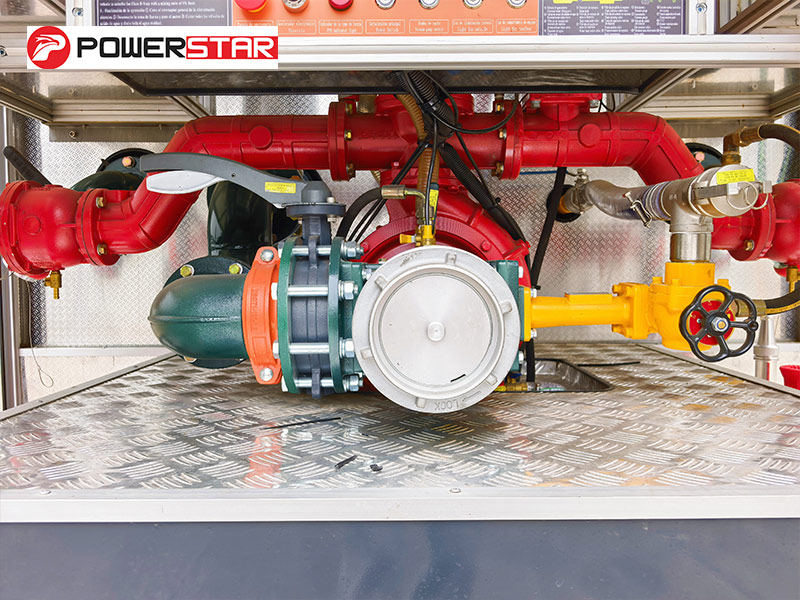

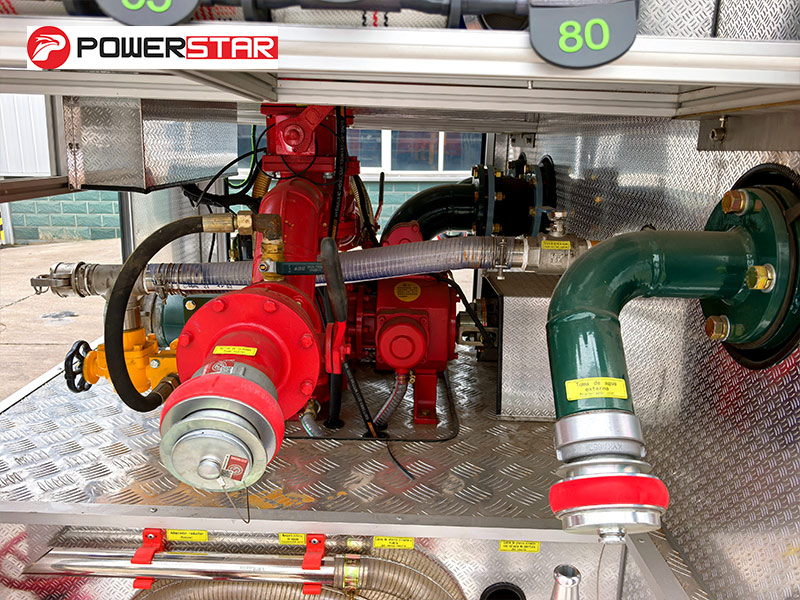

Pam bomba CB10/40 dengan kadar aliran terkadar 40 L/s pada 1.0 MPa dipasang di bilik pam belakang. Pam ini dibina untuk prestasi yang boleh dipercayai, menyediakan tekanan air yang stabil bagi memastikan hos kebakaran dan pemantau dapat menyalurkan air atau buih dengan berkesan pada jarak jauh untuk pemadaman kebakaran

|
Model Pam Bomba |
Aliran |
Tekanan |
Tekanan Kerja Maksimum |
Tekanan Masuk Maksimum Yang Dibenarkan |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

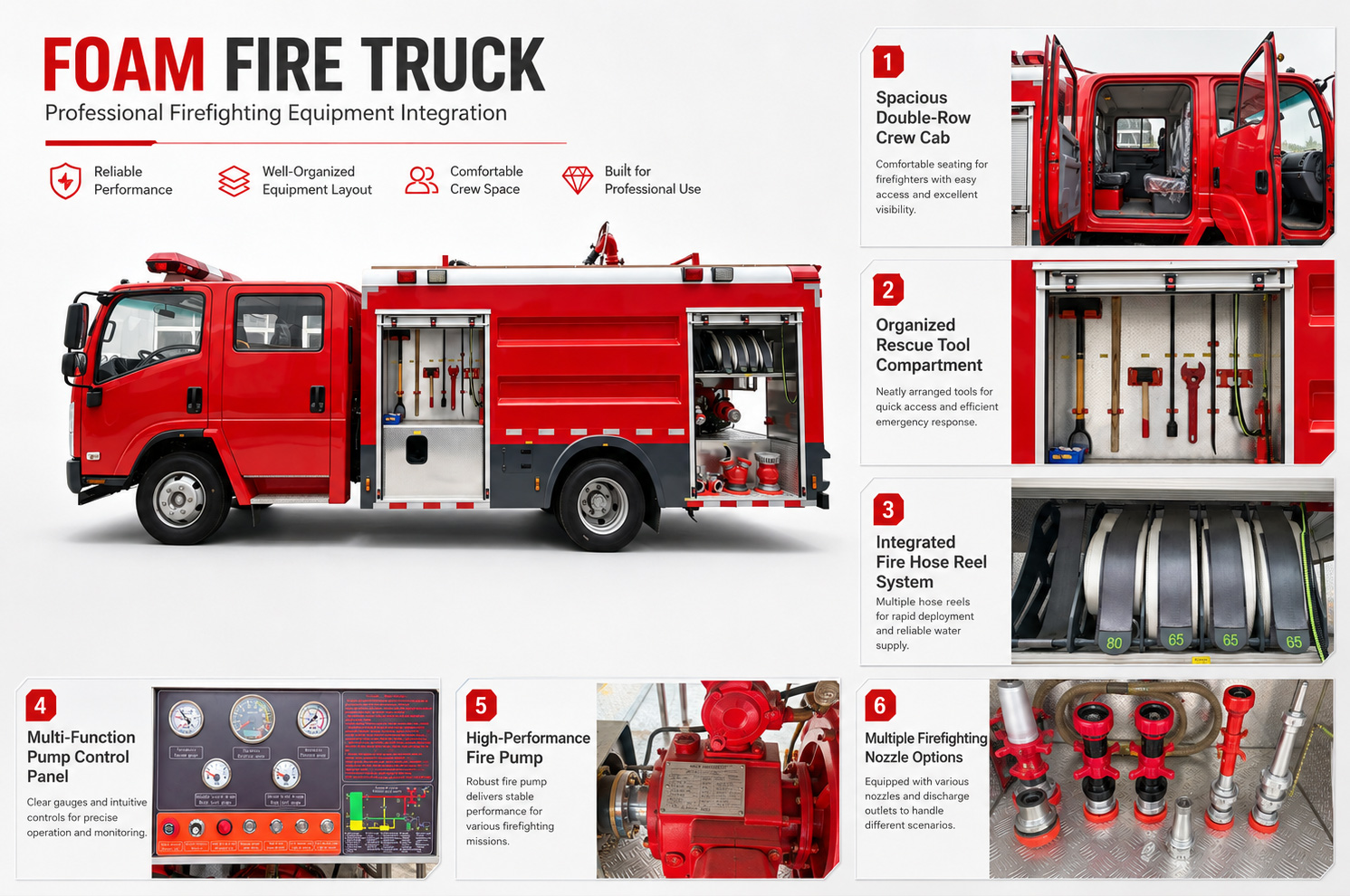

» Ⅵ.Peralatan Pemadaman Kebakaran :

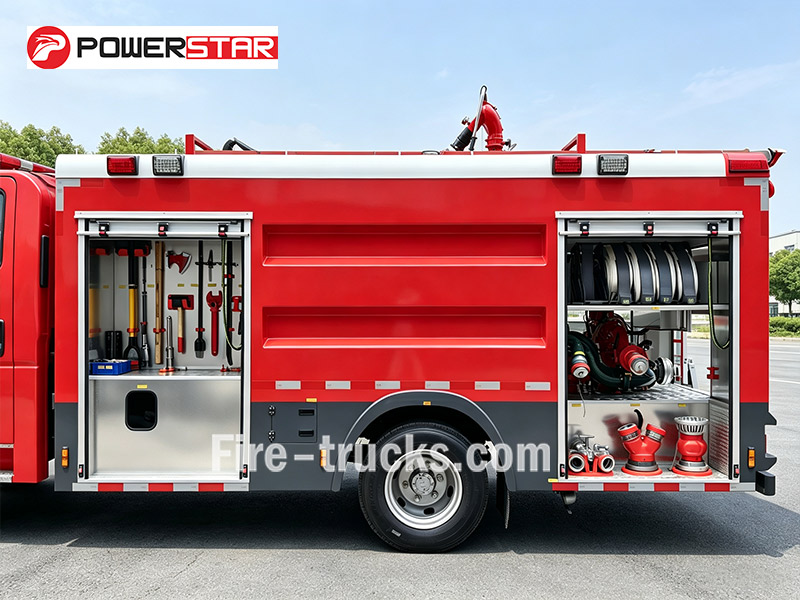

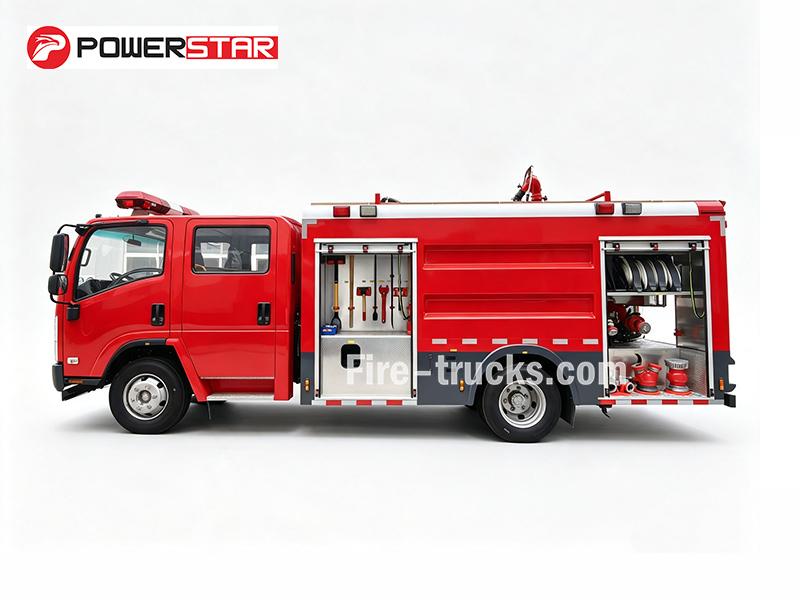

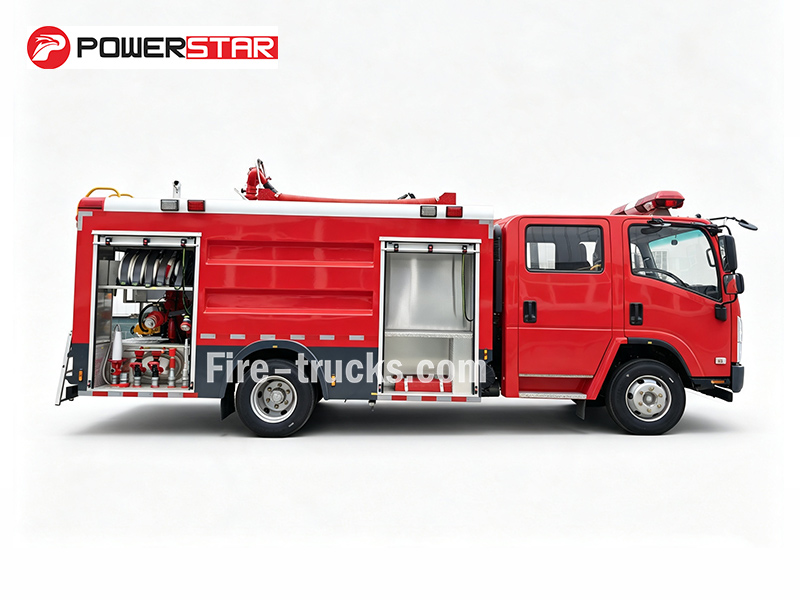

• Bilik Peralatan

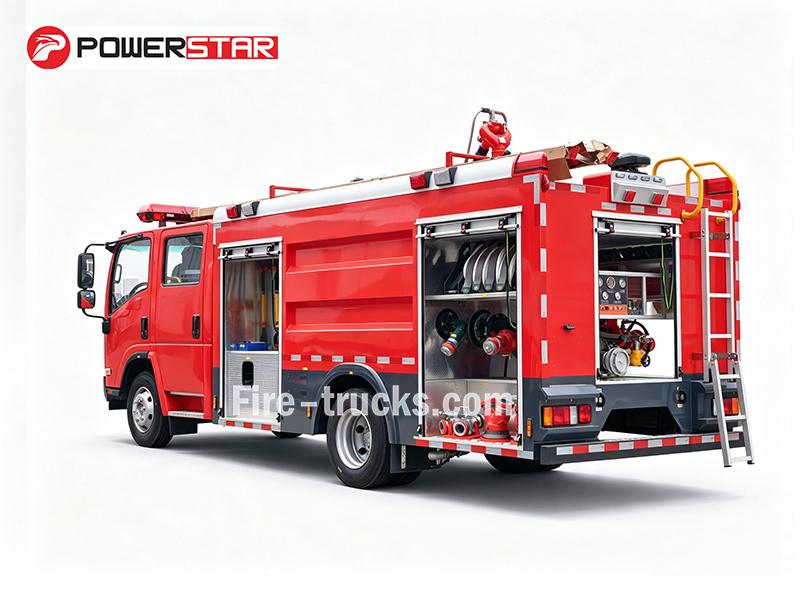

Ruang penyimpanan disusun pada kedua-dua sisi kenderaan, dilengkapi rak boleh laras dan dulang tarik keluar. Rak memegang hos kebakaran, saluran sedutan, dan pistol buih pada tempatnya, manakala dulang memberikan akses pantas kepada alatan tangan seperti sepana, kapak, dan batang cungkil—mengurangkan masa tindak balas semasa panggilan kecemasan.

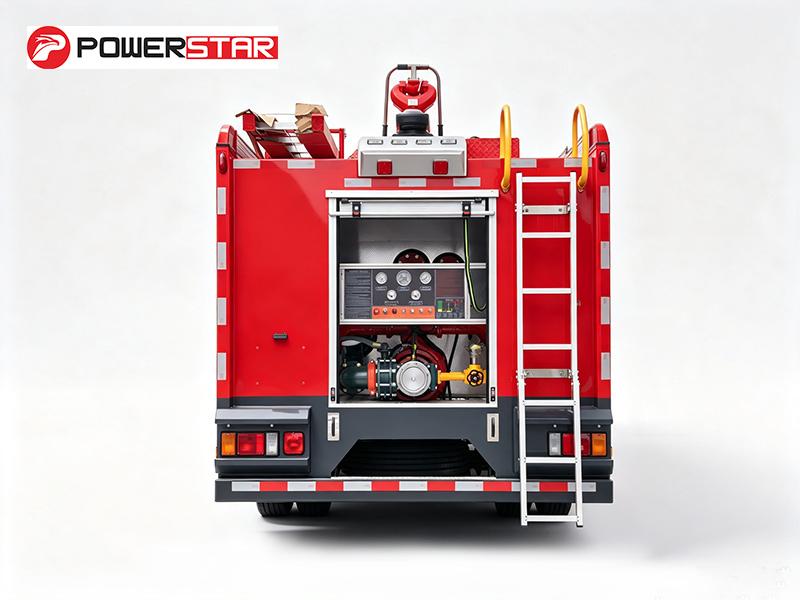

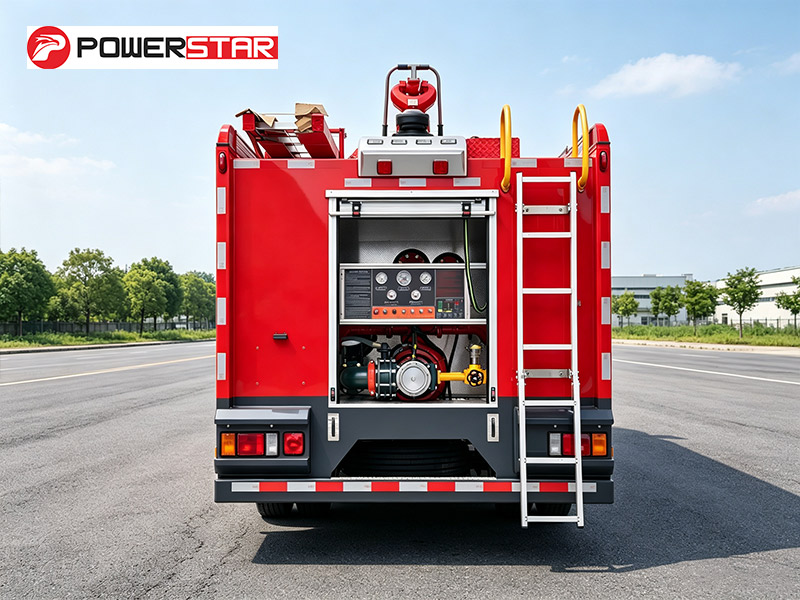

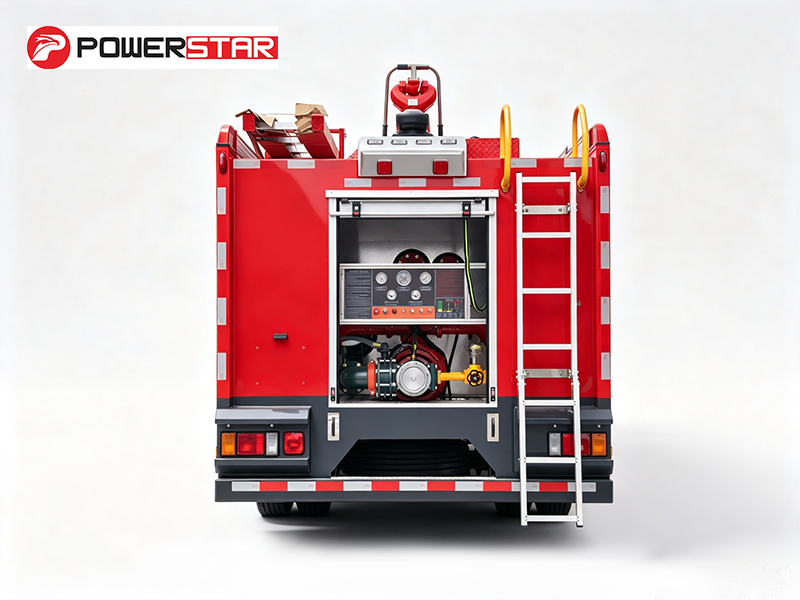

•Bilik Pam: Dilengkapi dengan pam bomba CB10/40-XZ, panel kawalan, tolok tekanan, tolok vakum, dan pencahayaan ruang. Aksesori termasuk hos kebakaran, saluran sedutan, pengumpul, penapis, muncung kebakaran, pistol buih, sepana hos sedutan, dan penyesuai.

Trak bomba bandar ISUZU 4×2 dilengkapi dengan pam CB10/40-XZ yang dipasang di bahagian belakang dan pemantau PL8/32 yang dipasang pada bumbung kabin. Kapasiti bendalir keseluruhan ialah 5,000 liter—4,000L air dan 1,000L buih. Kenderaan ini menggunakan casis 4×2 kompak dan dikuasakan oleh enjin diesel 4HK1-TCG61 189 HP. Penghantaran standard termasuk hos, saluran sedutan, kelengkapan, pistol buih, dan kit alat asas. Spesifikasi penuh disenaraikan di bawah:

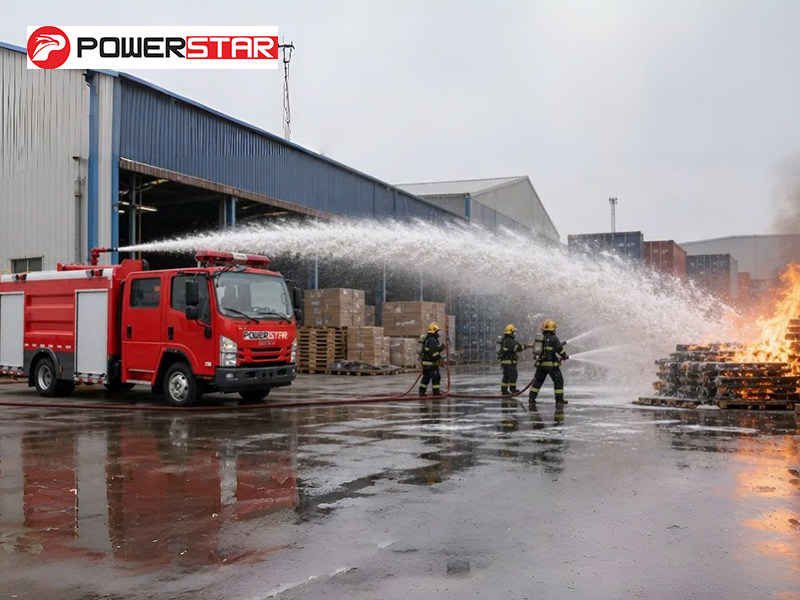

» Ⅶ.Ujian Prestasi Pemantau Kebakaran :
