Kenderaan kebakaran Resce Kegagalan sensor enjin

Kenderaan kebakaran Resce Kegagalan sensor enjin

September 08, 2025

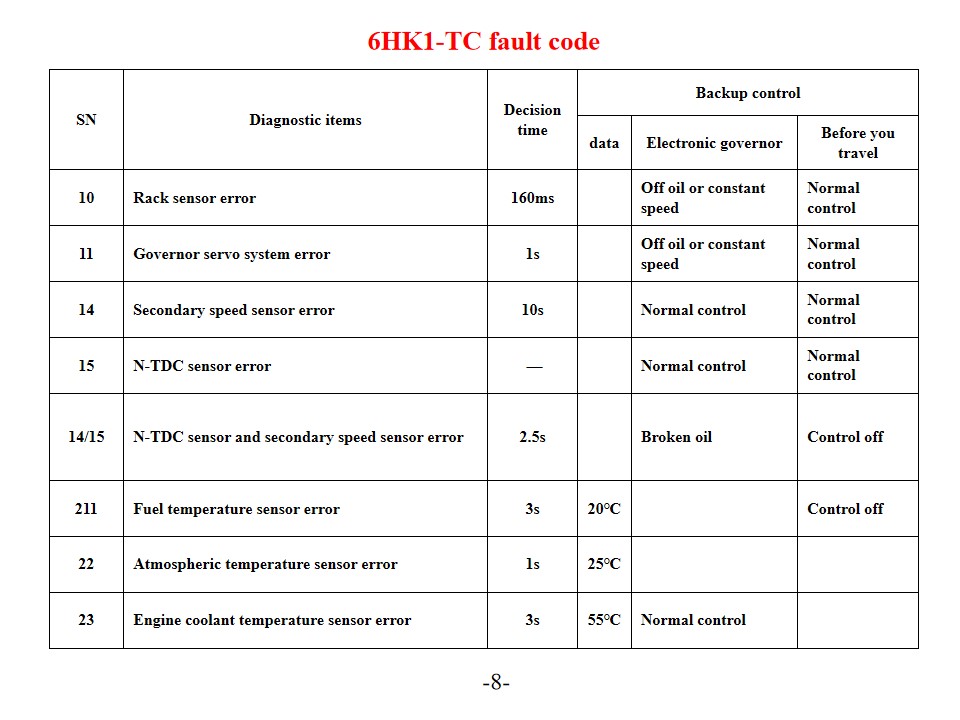

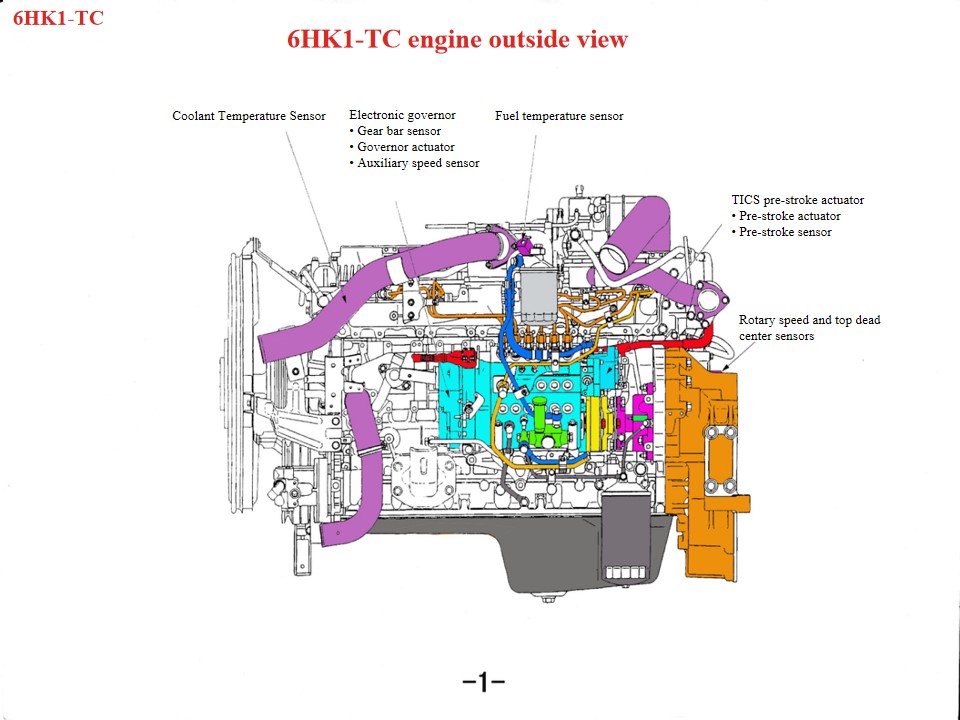

Kenderaan kebakaran Resce dengan enjin siri 6HK1 ialah sistem kuasa teras untuk kenderaan komersial, dan kegagalan sensor secara langsung memberi kesan kepada prestasi dan kebolehpercayaan enjin. Jenis kerosakan biasa termasuk isyarat penderia kelajuan kenderaan yang tidak normal yang membawa kepada had laju ECU dan pemotongan bahan api, penyelewengan bacaan sensor suhu penyejuk yang menyebabkan gangguan sistem penyejukan dan kegagalan sensor aci sesondol menyebabkan ralat jujukan pencucuhan. Kerosakan ini selalunya disebabkan oleh penuaan penderia, sambungan pendawaian yang lemah, atau isu pemasangan mekanikal (seperti tork yang tidak mencukupi). Contohnya, penderia kelajuan kenderaan yang rosak boleh menyebabkan ECU tersalah tafsir keadaan kelajuan lampau dan memotong suntikan bahan api, mengakibatkan kehilangan kuasa secara tiba-tiba pada kelajuan tinggi.

Resce fire vehicle Engine sensor failure

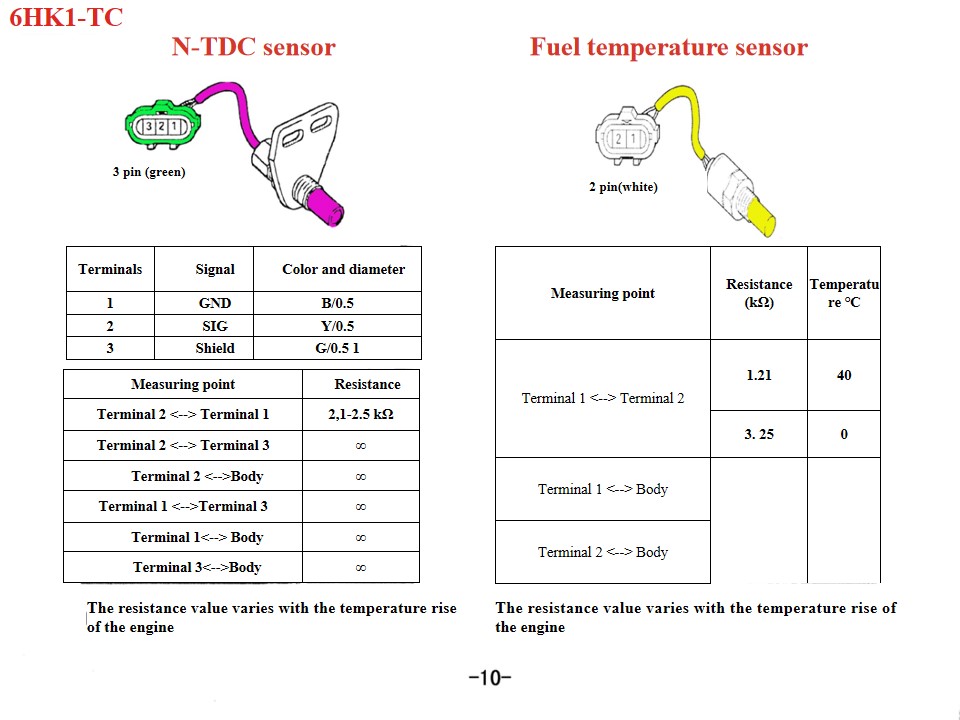

Isyarat

Warna dan diameter

1

GND

B/0.5

2

SIG

Y/0.5

3

Perisai

G/0.5 1

Titik pengukur

Rintangan

(kΩ)

Suhu ℃

Terminal 1 <--> Terminal 2

1.21

40

3. 25

0

Terminal 1 <--> Badan

Terminal 2 <--> Badan

Resce fire vehicle Engine sensor failure

Resce fire vehicle Engine sensor failure

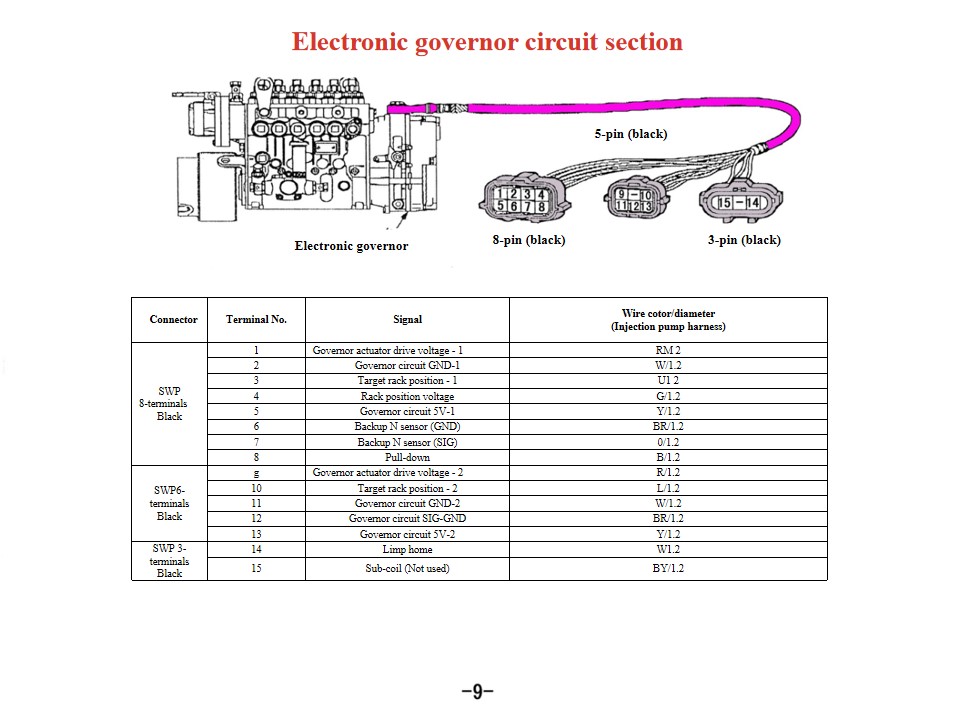

Penyambung

Terminal No.

Isyarat

Kotor/diameter wayar
(Abah-abah pam suntikan)

SWP

8-terminal

Hitam

1

Voltan pemacu penggerak Gabenor - 1

RM 2

2

Litar Gabenor GND-1

W/1.2

3

Kedudukan rak sasaran - 1

U1 2

4

Voltan kedudukan rak

G/1.2

5

Litar Gabenor 5V-1

Y/1.2

6

Sandaran N sensor (GND)

BR/1.2

7

Sandaran N sensor (SIG)

0/1.2

8

Tarik ke bawah

B/1.2

SWP6-

terminal

Hitam

g

Voltan pemacu penggerak Gabenor - 2

R/1.2

10

Kedudukan rak sasaran - 2

L/1.2

11

Litar Gabenor GND-2

W/1.2

12

Litar Gabenor SIG-GND

BR/1.2

13

Litar Gabenor 5V-2

Y/1.2

SWP 3-
terminal
Hitam

14

Lembik rumah

W1.2

15

Sub-gegelung (Tidak digunakan)

OLEH/1.2

Resce fire vehicle Engine sensor failure

Resce fire vehicle Engine sensor failure

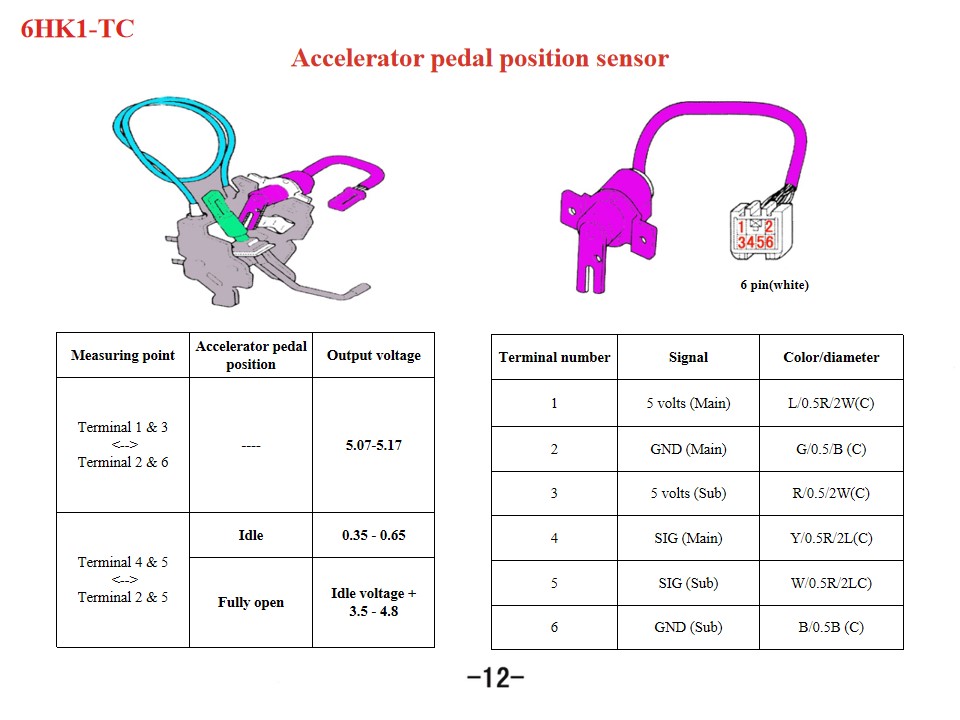

Titik pengukur

Rintangan

Terminal 2 <--> Terminal 1

2,1-2.5 k Ω

Terminal 2 <--> Terminal 3

Terminal 2 <-->Badan

Terminal 1 <-->Terminal 3
